FACILITY
設備一覧
ASHIKAGA FACTORY
足利工場

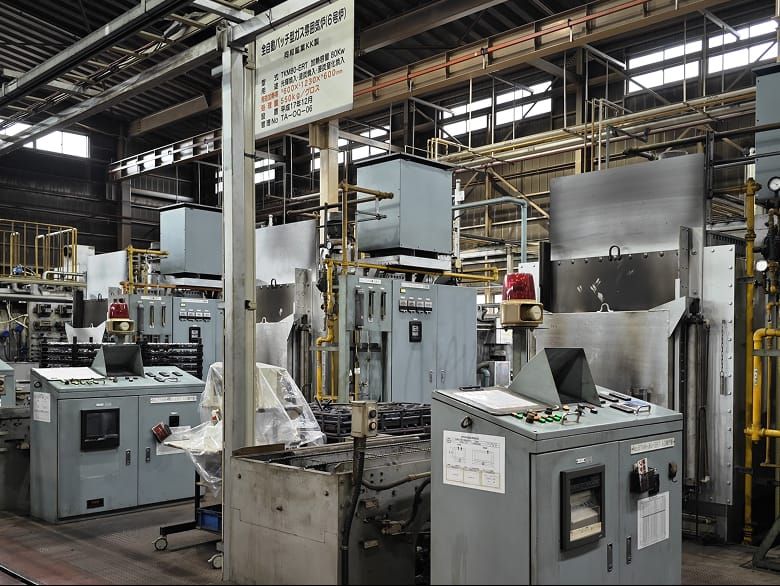

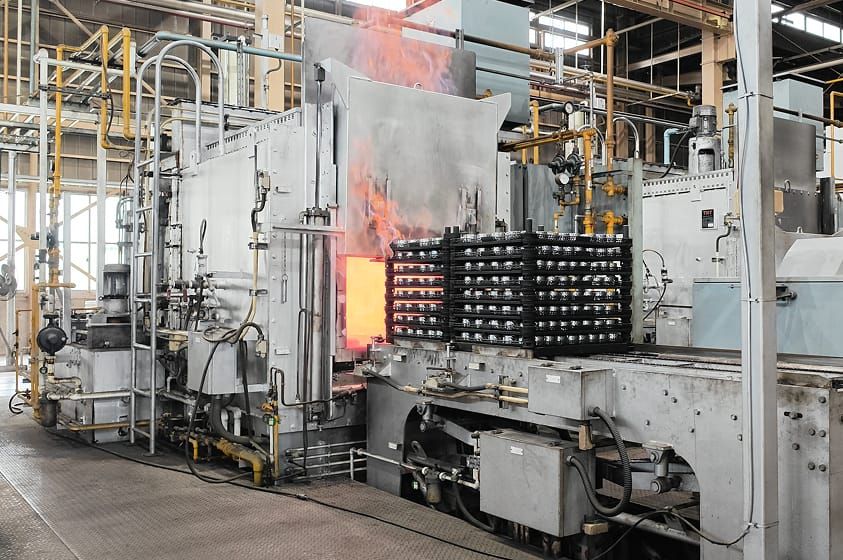

バッチ型ガス浸炭・浸炭窒化焼入装置(8基)
- 焼入油
- コールド油(油温50~90℃)･ホット油(油温100~160℃)
- 仕様
- 使用温度:800~950℃ 処理量:550㎏/グロス
付帯設備:真空洗浄機3基,
焼戻し炉3基
- 特徴
- コンピューター制御により焼入から焼戻しまで各設備へ自動搬送
メッシュベルト式連続無酸化焼入焼戻し装置(2基)
- 焼入油
- 油 1号･2号(油温50~90℃)
- 仕様
- 使用温度:800~950℃
処理量:400~500kg/H
- 特徴
- 製品1kg以下で小ロットから大ロットまで対応可。
製品に合わせた炉内雰囲気で焼入できます

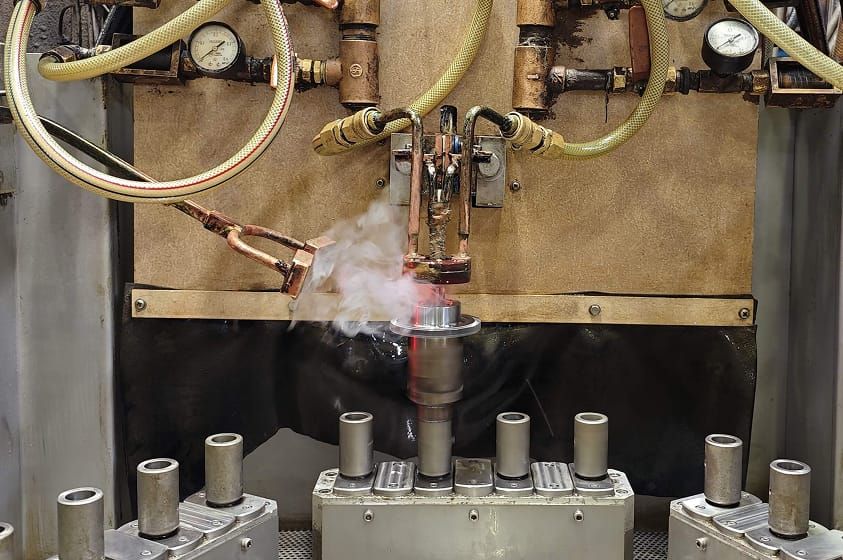

高周波焼入装置（11基）
2号
- 出力
- 80kW
- 周波数
- 20kHz,100kHz
- 特徴
- 6ステーション型ターンテーブル式
〈適応ワーク〉
外径φ10～60mm×全長30～200mm
3号
- 出力
- 300kW
- 周波数
- 3kHz
- 特徴
- 竪型1軸定置および両センター回転移動
(最大硬化層深さ10mm)
〈適応ワーク〉
外径φ50～200mm×全長50～1,500mm
4号
- 出力
- 300kW
- 周波数
- 20kHz
- 特徴
- 竪型1軸回転定置
〈適応ワーク〉
外径φ25～500mm×全長50～800mm
5号
- 出力
- 80kW
- 周波数
- 20kHz,100kHz
- 特徴
- 6ステーション型ターンテーブル式
〈適応ワーク〉
外径φ10～60mm×全長30～200mm
6号
- 出力
- 80kW
- 周波数
- 20kHz,100kHz
- 特徴
- 竪型1軸両センター式回転移動
〈適応ワーク〉
外径φ10～60mm×全長10～200mm
7号
- 出力
- 80kW
- 周波数
- 100kHz
- 特徴
- 6ステーション型ターンテーブル式
〈適応ワーク〉
外径φ10～60mm×全長30～200mm
8号
- 出力
- 50kW
- 周波数
- 400kHz
- 特徴
- 竪型2軸両センター式回転移動
〈適応ワーク〉
外径φ5～30mm×全長10～650mm
9号
- 出力
- 100kW
- 周波数
- 350kHz
- 特徴
- 竪型2軸両センター式回転移動
（ロボットによる自動脱着）
〈適応ワーク〉
外径φ10～120mm×全長50～200mm
10号
- 出力
- 80kW
- 周波数
- 100kHz
- 特徴
- 横置2個焼き特定のチェーン専用機
〈適応ワーク〉
特定のチェーンのみ
11号
- 出力
- 400kW
- 周波数
- 3kHz
- 特徴
- 竪型2軸両センター式回転移動
〈適応ワーク〉
外径φ50～150mm×全長50～1,500mm
13号
- 出力
- 100kW
- 周波数
- 350kHz
- 特徴
- 竪型2軸両センター式回転移動
（ロボットによる自動脱着）
〈適応ワーク〉
外径φ10～120mm×全長50～200mm
※付帯設備 焼戻し炉 4基
ショットブラスト機
ドラム式2基
- 仕様
- 投射材：スチールグリッド
テーブル式2基
- 仕様
- 投射材：スチールボール
ハンガー式2基
- 仕様
- 投射材：スチールボール
検査機器
磁気探傷装置
1台ロックウェル硬さ試験機
5台ビッカース硬さ試験機
1台マイクロビッカース硬さ試験機
2台金属顕微鏡
1台油圧式曲り矯正機
- 能力
- 5t:1台 25t:1台
KUKI FACTORY
久喜工場

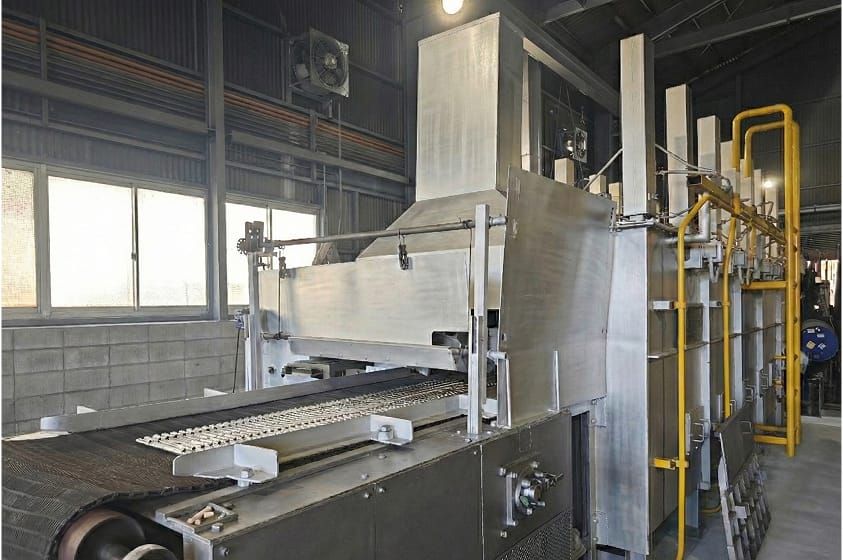

メッシュベルト式連続焼入焼戻し装置(3基)
〈適応ワーク〉
丸棒の場合
･･･
外径φ15~50mm×
全長50~400mm
円形板の場合
･･･
外径φ50~200mm×
厚さ10~30mm
ワーク重量
･･･
1~15kg
※適用寸法外についても、別途相談承ります。
1号
- 焼入槽
- ポリマー(水温20~50℃)
or 油(油温50~90℃)
- 仕様
- 使用温度:830~900℃
処理量:~800kg/H
- 特徴
- ポリマー焼入では、低炭素鋼で表面硬さ、内部硬さの要求品質が厳しい部品に対し、焼割れを防止した焼入が可能
また、焼入油槽も保有しており2・3号機のバックアップ設備にもなる
1・2・3号
- 焼入槽
- 油(油温50~90℃)
- 仕様
- 使用温度:830~900℃
処理量:~800kg/H
- 特徴
- 主に自動車部品、建設機械部品に使われる鍛造・鋳造品を強力液中噴射冷却によって、最良の調質組織を得られる

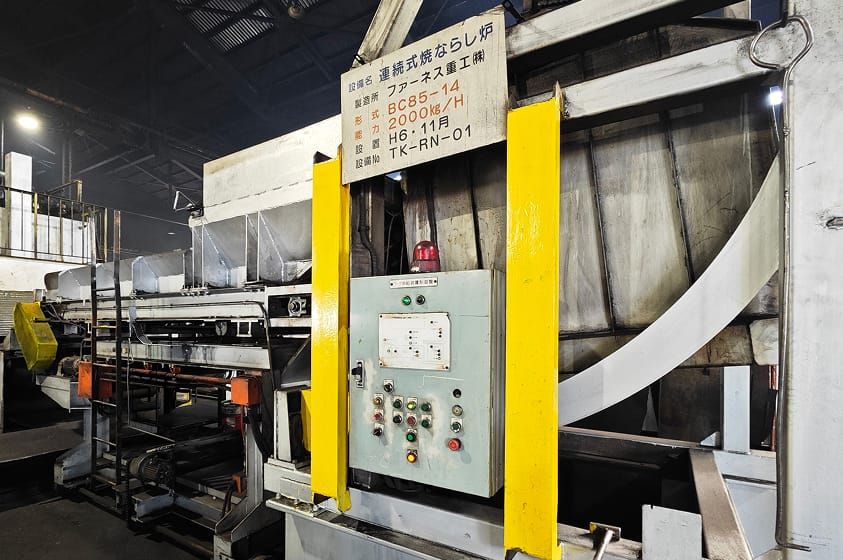

メッシュベルト式連続焼ならし加熱炉(1基)
〈適応ワーク〉
丸棒の場合
･･･
外径φ15~200mm×
全長100~2,000mm
円形板の場合
･･･
外径φ50~500mm×
厚さ10~50mm
ワーク重量
･･･
1~100kg
※適用寸法外についても、別途相談承ります。
- 仕様
- 使用温度:600~960℃
処理量:~2,000kg/H
- 特徴
- 炉内の大型ファンで燃焼バーナーの熱を加熱炉へ送る熱風循環方式を採用することにより、材料の必要とされる温度への昇温が早く、過度の加熱が無い
ショットブラスト機
ドラム式2基
- 仕様
- 投射材:#140スチールボール
ドラム式1基
- 仕様
- 投射材:#50スチールグリッド
検査機器
磁気探傷装置
1台ブリネル硬さ試験機
2台ロックウェル硬さ試験機
2台マイクロビッカース硬さ試験機
1台金属顕微鏡
1台油圧式曲り矯正機
- 能力
- 5t:3台 20t:1台 60t:1台
